表面与界面研究团队在覆铜陶瓷基板领域取得重要研究进展

陶瓷覆铜板是高压大功率IGBT模块的重要组成部件♔👩‍✈️，其具有陶瓷的高导热、高电绝缘、高机械强度、低膨胀等特性，又兼具无氧铜的高导电性和优异焊接性能🧜🏽，且能像PCB线路板一样刻蚀出各种图形🙇🏻‍♀️。特别是活性金属钎焊（Active Metal Bonding☦️，AMB）陶瓷覆铜板具有独特的耐高低温冲击失效能力🧑🏿‍🦱，已成为新一代半导体（SiC）和新型大功率电力电子器件的首选封装材料。由于高压大功率IGBT模块对封装材料的散热性⛳️、可靠性𓀂🧑🏽‍🔬、载流量等要求更高，国内相关技术水平落后导致国内相关市场被欧🤾🏽‍♀️、美、日等国家所垄断👩🏼‍🎤。

近期😨，我校材料九游会J9表面与界面梯队，以杨会生为骨干的项目组经过多年研究🧑🏼‍🔧，在活性金属钎焊（AMB）陶瓷覆铜基板工程化制造领域取得突破，在国内率先研制成功大面积（4.5”*4.5”）氮化铝覆铜基板。项目组在研制过程中先后突破了高精度钎料涂覆技术⬜️👨‍👧‍👧，建立了降低焊接应力的理论✊🏻，实现了高纯度焊接和焊接层组织精密控制等工艺过程，经过反复优化🈹，最终成功制造出低应力、高可靠性、大面积覆铜基板。

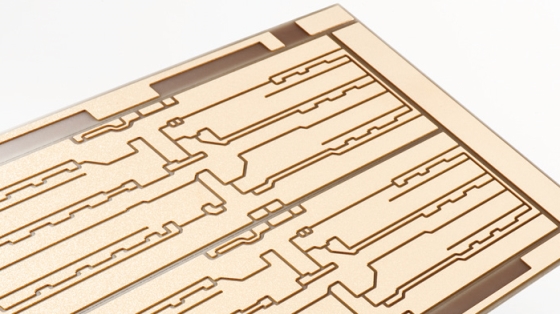

（陶瓷线路板）

由于其在军用功率电子和车辆电子等领域的特殊地位，掌握了核心技术的日本🍠、德国等少数发达国家对我国进行了严格的技术封锁，该技术已列入《中国制造2025》的重大攻关项目。本成果的取得为我国新一代半导体的研究与发展奠定了坚实的基础，具有里程碑的意义。

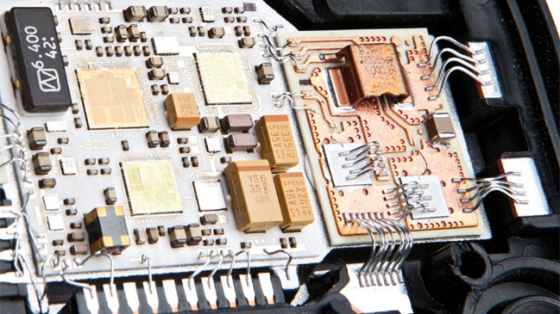

（应用实例）

该成果已在深圳落地转化，已投资1000万元建设年产10000片的生产线，预计2017年内将实现规模生产，以满足国内市场迫切需求🌭。本项目组将继续研发多种新型陶瓷覆铜板（SiC、Si₃N₄等），保持在国内外的先进地位。
